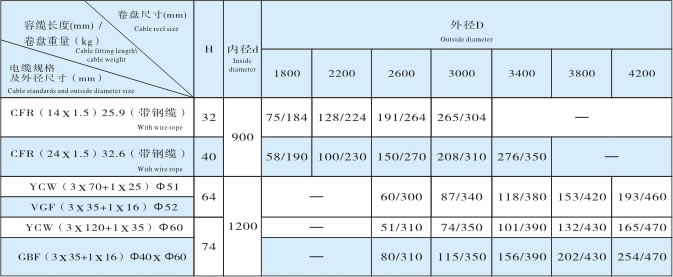

（一）常用卷盤尺寸和容纜長度

注：本表供參考，容纜長度為電纜單層卷繞時長度值，容纜數量為第二層一圈。

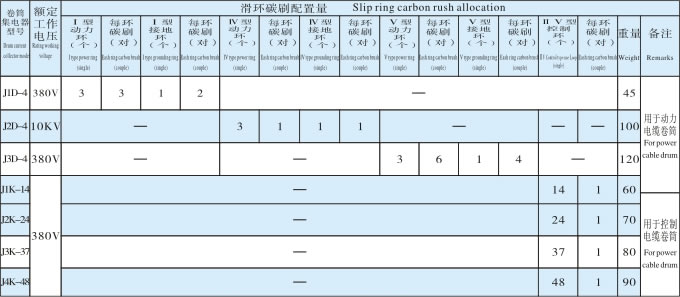

（二）電纜卷筒集電器型號及規格

注：表中集電器單環承受電流：配置I型環為400A，配置II型環為10A，配置IV型環為160A，配置V型環為800A。表中產品為本公司常規產品，特殊規格可協商訂貨。

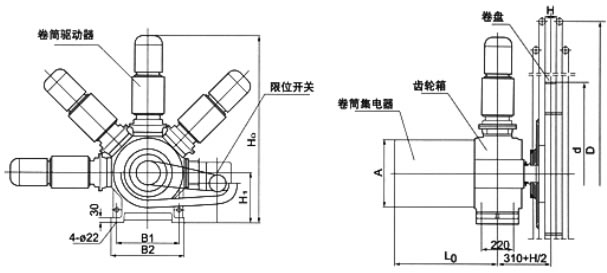

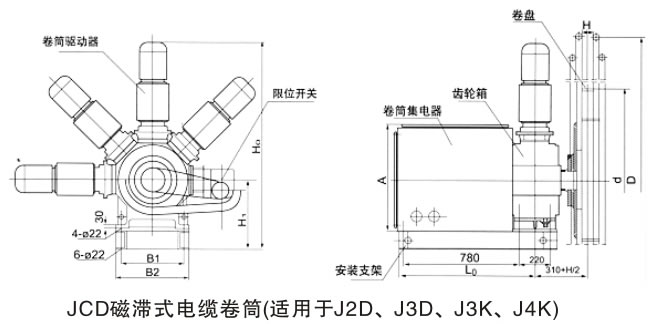

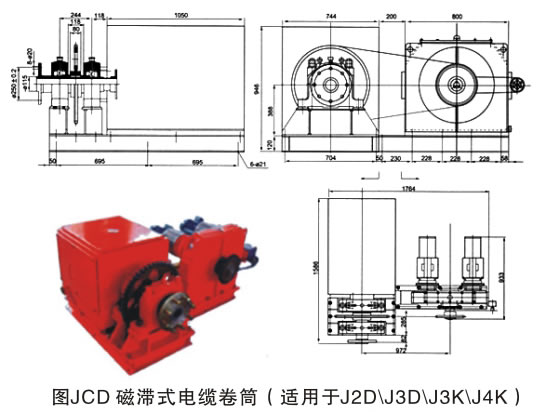

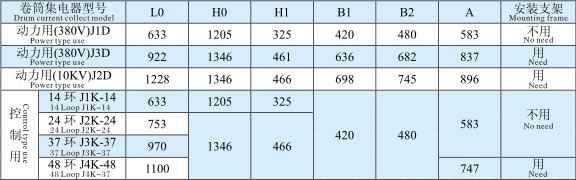

（三）外形及安裝尺寸

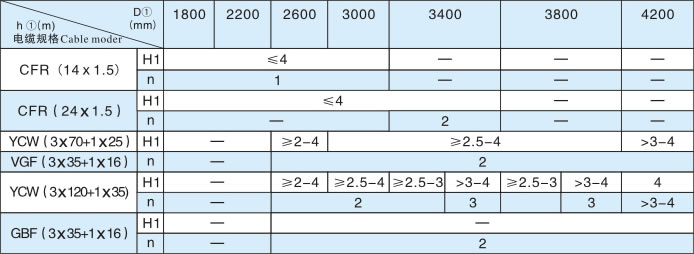

（四）磁滯式電纜卷筒驅動器數量n選取

JCD型電纜卷筒驅動頭數可參考表4選取

電纜卷筒驅動器數量n參考去指標（表4）

注：D-電纜卷盤外徑，h-電纜卷筒安裝中心高度。

說明：磁滯式電纜卷筒驅動器數量，原則上應在訂貨時由專業設計人員針對用戶具體情況設計選定。

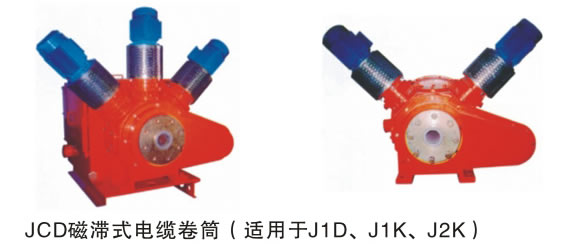

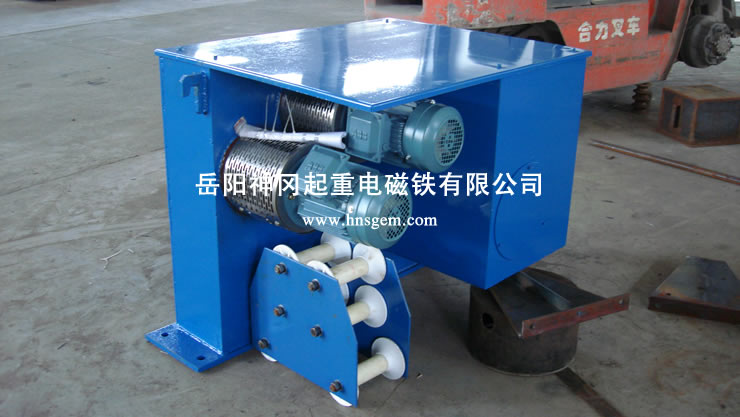

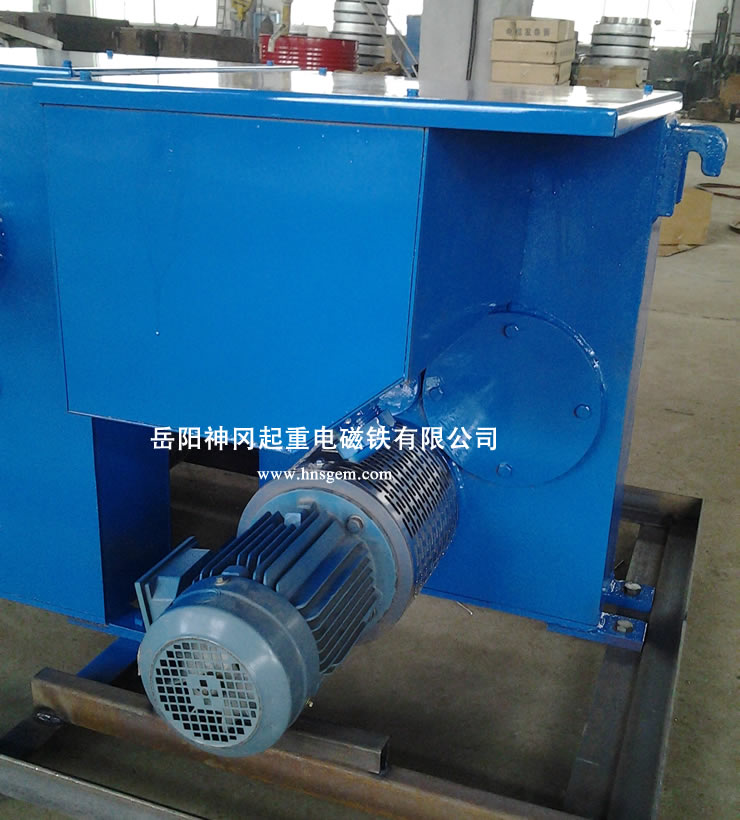

磁滯式電纜卷筒一頭

磁滯式電纜卷筒二頭
